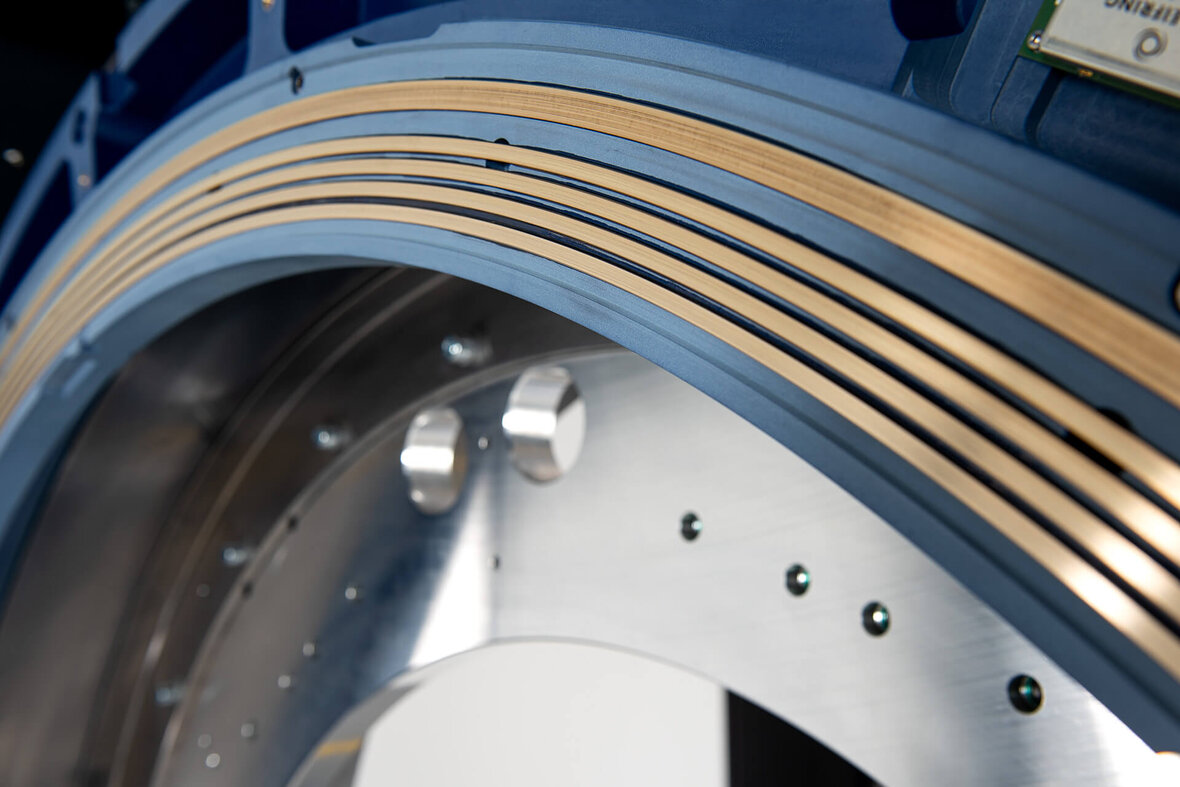

Schleifringe für Computertomographen

Schleifring in einem CT-Gerät zur Übertragung von Energie und Bilddaten.

Hightech-Medizin ermöglichen

»Gesundheit ist unser höchstes Gut – darum sind verlässliche Daten für die richtige Diagnose unabdingbar. Unsere CT-Schleifringe sorgen für hochauflösende Bilddaten und eine präzise Diagnostik. Sie definieren den neusten Stand der Technik auf dem Gebiet der Drehübertragung.«

Wie funktioniert ein Schleifring im CT-Scanner?

Im Computertomographen (CT) rotiert das Röntgengerät mit hoher Geschwindigkeit um den Patienten und erzeugt ein dreidimensionales Bild mit enormer Tiefe und Präzision. CT-Schleifringe übertragen dabei die Energie zur Versorgung der Röntgenquelle, die Signale zur Steuerung des gesamten rotierenden Systems und die erzeugten Bilddaten. SCHLEIFRING setzt dabei auf die kontaktlose Übertragungstechnologie seiner Derhverbindungen für maximale Zuverlässigkeit und Wartungsfreiheit.

Medizinischer Monitor zeigt MRT-Aufnahme eines menschlichen Gehirns in einem Diagnostikraum.

Kontaktlose Bilddatenübertragung im CT

Der weltweite Bedarf an Drehübertragern für Computertomographen ist groß - und kann von SCHLEIFRING als Markt- und Innovationsführer umfassend bedient werden. Mit einem Innendurchmesser von bis zu zwei Metern ermöglichen unsere CT-Schleifringe die störungsfreie und kontaktlose Übertragung von Bilddaten und Bus-Daten. Die Technologie basiert auf dem kapazitiven GigaCAP-Verfahren dessen Daten die Grundlage für präzise Diagnosen und gezielte Therapien bilden. Dieselbe Übertragungstechnologie kommt auch in Sicherheitssystemen zum Einsatz — etwa in CT-basierten Gepäckscannern an Flughäfen.

Ein Patient wird für eine CT-Untersuchung vorbereitet, unterstützt von medizinischem Fachpersonal – moderne Bildgebung mit kontaktloser Datenübertragung.

CT-Schleifringe der nächsten Generation

Gemeinsam mit der TU München forscht und entwickelt SCHLEIFRING im Rahmen eines Förderprojekts bereits für die nächste Generation der CT-Schleifringe. Ein Ziel ist die noch schnellere Übertragung von immer detailreicheren Bilddaten bei gleichzeitig minimaler Röntgenstrahlenbelastung für den Patienten. SCHLEIFRING setzt dafür auf kontaktlose Übertragung. Damit werden künftig Bilddatenübertragungsraten von 340 Gigabit pro Sekunde möglich sein. Weitere Vorteile: seltene bis nie erforderliche Wartungen, selbst im Dauerbetrieb.

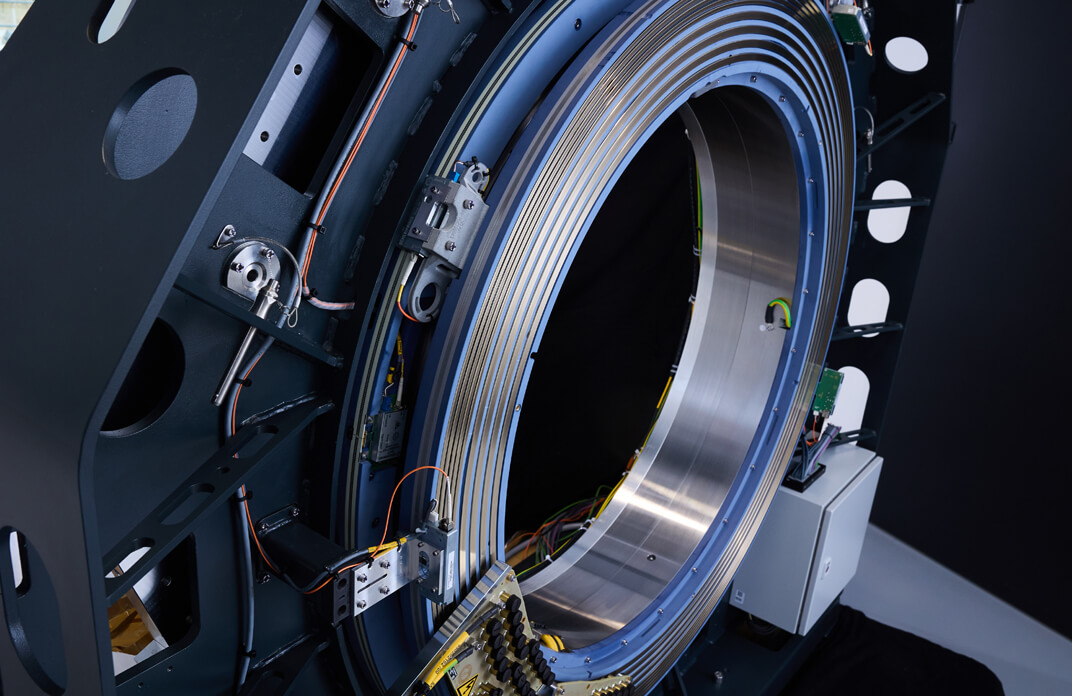

Detailansicht eines kontaktbehafteten Übertragungssystems auf einem CT-Schleifring – für die Daten- und Energieübertragung zwischen rotierendem und festem Teil.

Kontaktierende Stromübertragung für CTs

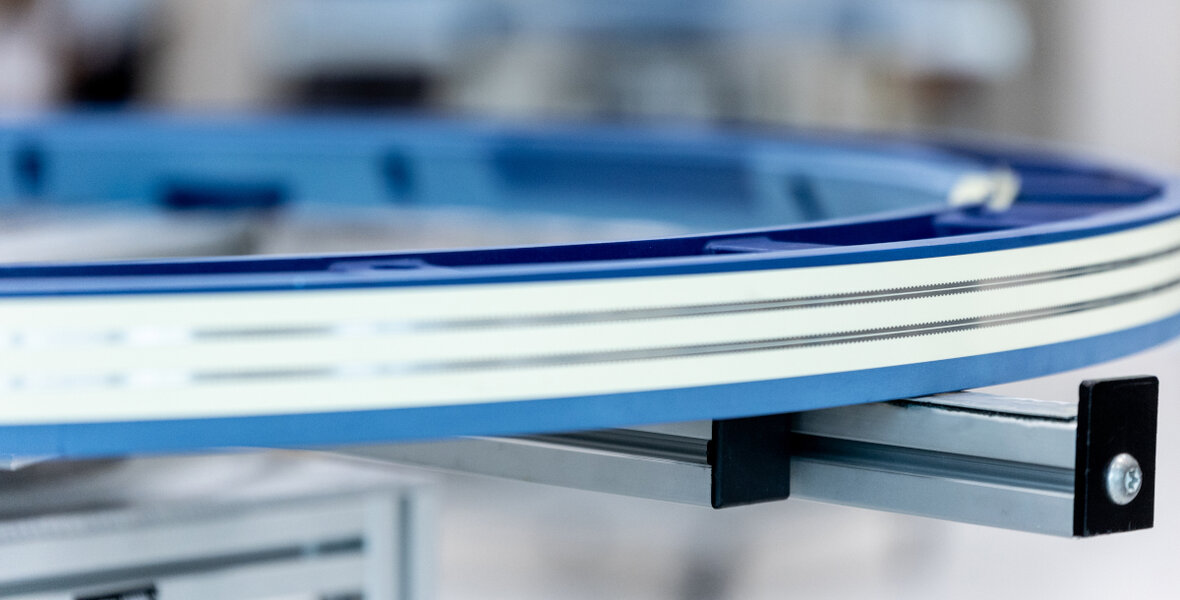

Detailaufnahme eines Schleifrings mit Kontaktstreifen.

Kontaktlose Datenübertragung per CT-Schleifring

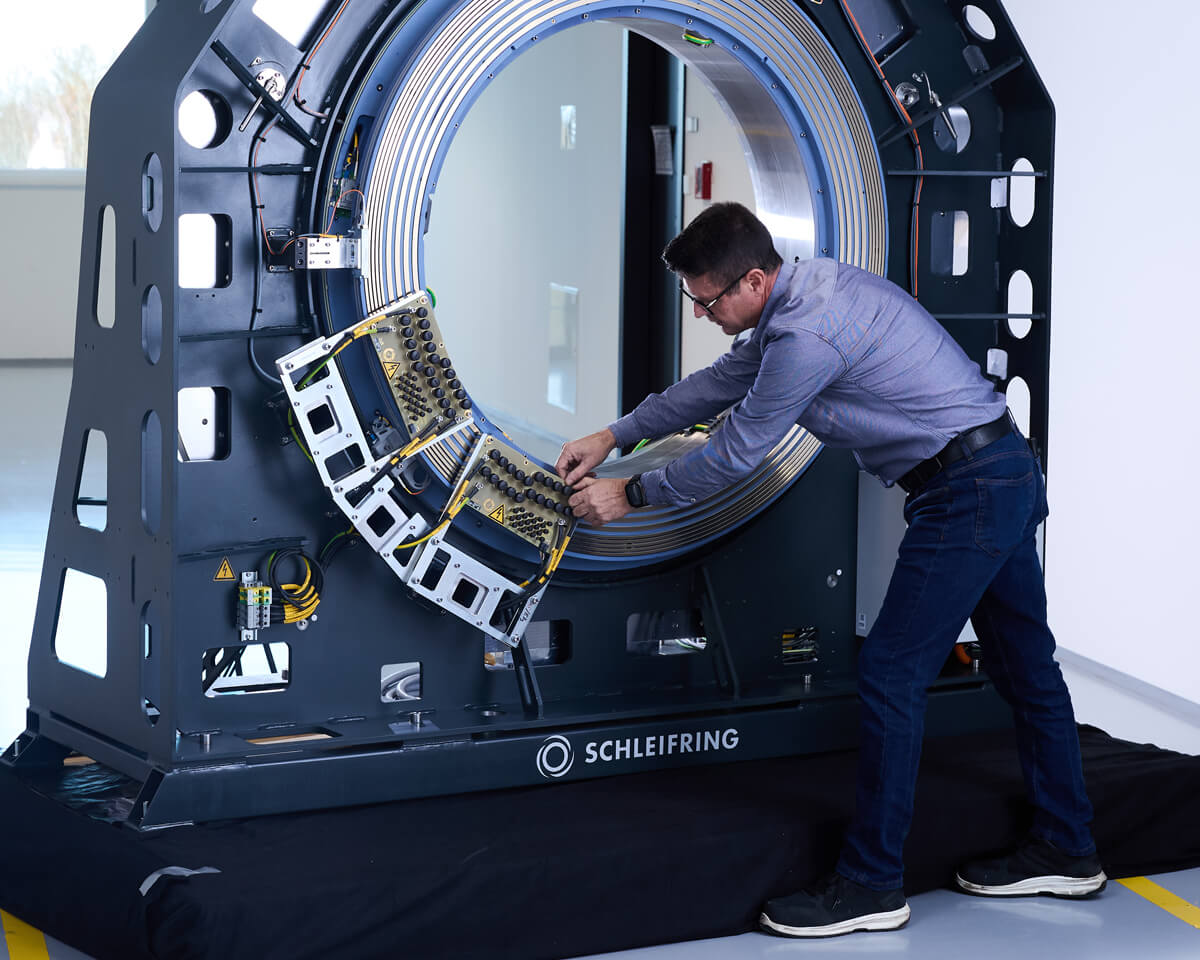

Techniker arbeitet an einem großformatigen CT-Schleifring im Test- oder Montagebereich.

RAYDIAX: CT-Schleifringe für minimalinvasive Chirurgie

Für diese Computertomographie kommt modernste Schleifringtechnologie zum Einsatz. Was das in der Praxis bedeutet, zeigt das Projekt mit der RAYDIAX GmbH: Gemeinsam mit SCHLEIFRING realisierte RAYDIAX erstmals einen Computertomographen für die Bildgebung bei minimalinvasiven OPs - nicht nur für die Diagnostik im Vorfeld. Die drehübertragungstechnische Herausforderung: Neben der Leistungsversorgung der Röntgenkomponenten müssen hochauflösende Bilddaten aus zwei Quellen in Echtzeit übertragen werden. Und das bei stark begrenztem Bauraum, denn im innovativen CT müssen sowohl der Patient als auch der erweiterte OP-Bereich Platz finden.

CT-Applications (PDF)

Jedes Projekt ist einzigartig. Man geht eine Symbiose mit dem Kunden ein, um das für ihn bestmögliche Ergebnis unter seinen Voraussetzungen zu finden.

Technische Spezifikationen

Eigenschaft Spezifikation
Innendurchmesser Bis zu 2.000 mm
Datenübertragung (kontaktlos) Bis zu 340 Gbit/s (GigaCAP)
Leistungsübertragung Bis zu 1.000 V DC / 300 A
Drehzahl 300+ U/min
Übertragungsart Kontaktierend + kontaktlos (kapazitiv)
Wartung Wartungsfrei (kontaktlos) / wartungsarm (kontaktierend)
Normen ISO 9001, medizintechnische Anforderungen
Einsatzgebiet CT-Scanner, Sicherheitsinspektionssysteme, industrielle CT
Schleifringe für Computertomographen

FAQ – Schleifringe in Computertomographen

Schleifringe in Computertomographen (CT) sind die zentralen elektromechanischen Bauteile, die eine ununterbrochene Übertragung von Strom, Steuersignalen und riesigen Datenmengen während der Rotation ermöglichen.
Sie sind verantwortlich für die Stromversorgung für die Röntgenröhre, die Echtzeit-Datenübertragung zur exakten Widergabe der Bilddaten und die Aufrechterhaltung der Stromversorgung des CTs während der Rotation.

Ein Schleifring im CT (Computertomographen) ist eine elektromechanische Drehverbindung, die elektrische Energie, Steuersignale und hochauflösende Bilddaten zwischen dem stationären Geräteteil und der rotierenden Gantry überträgt. Er ermöglicht die kontinuierliche 360°-Rotation des Röntgensystems.

Moderne CT-Schleifringe nutzen kontaktlose, kapazitive Übertragungstechnologien (GigaCAP) für die Bilddatenübertragung. Die Leistungsübertragung erfolgt kontaktierend über Metall-Graphit-Bürsten auf Metallringen.

Kontaktierende Systeme nutzen Metallringe und Bürsten für die Stromübertragung - bewährt und kosteneffizient. Kontaktlose Systeme übertragen Daten kapazitiv und Leistung induktiv - wartungsfrei und mit höherer Lebensdauer.

SCHLEIFRING erreicht mit der GigaCAP-Technologie Bilddatenübertragungsraten von bis zu 340 Gigabit pro Sekunde. Das ermöglicht die Übertragung hochauflösender 3D-Bilder in Echtzeit.

Ohne Schleifringe wäre die kontinuierliche Rotation und sichere Übertragung nicht möglich. Sie bilden die technische Grundlage für alle CTs und damit für präzise, schnelle Diagnosen in der modernen Medizin.

CT-Schleifringe von SCHLEIFRING haben einen Innendurchmesser von bis zu zwei Metern. Der große Freiraum ist notwendig, damit Patient und Röntgenequipment im Scanner Platz finden.

Bei kontaktlosen Systemen ist der Wartungsaufwand minimal bis nicht vorhanden - auch im Dauerbetrieb. Kontaktierende Systeme sind wartungsarm und auf lange Lebensdauer ausgelegt.

Ja. SCHLEIFRING entwickelt CT-Schleifringe und komplette Gantry-Subsysteme ausschließlich kundenindividuell. Elektrische, mechanische und thermische Anforderungen werden exakt auf das jeweilige CT-System abgestimmt.
