Schleifringe für Windkraftanlagen

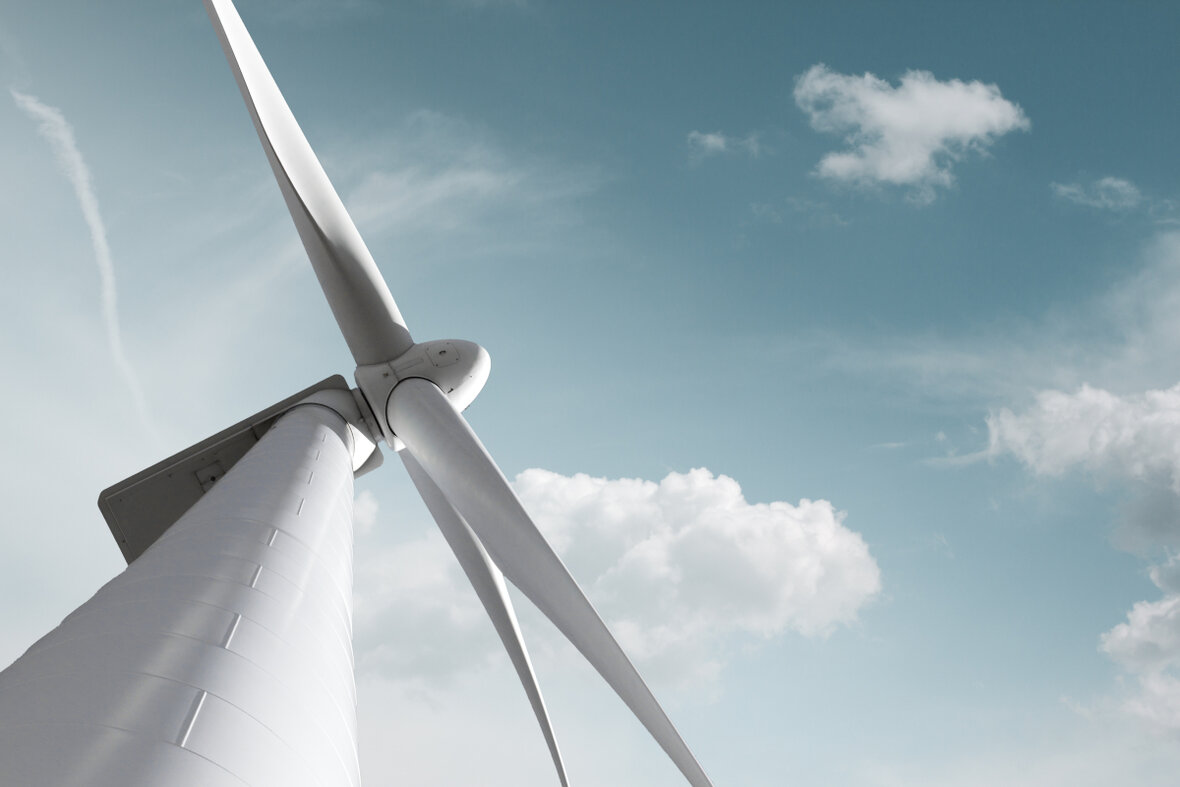

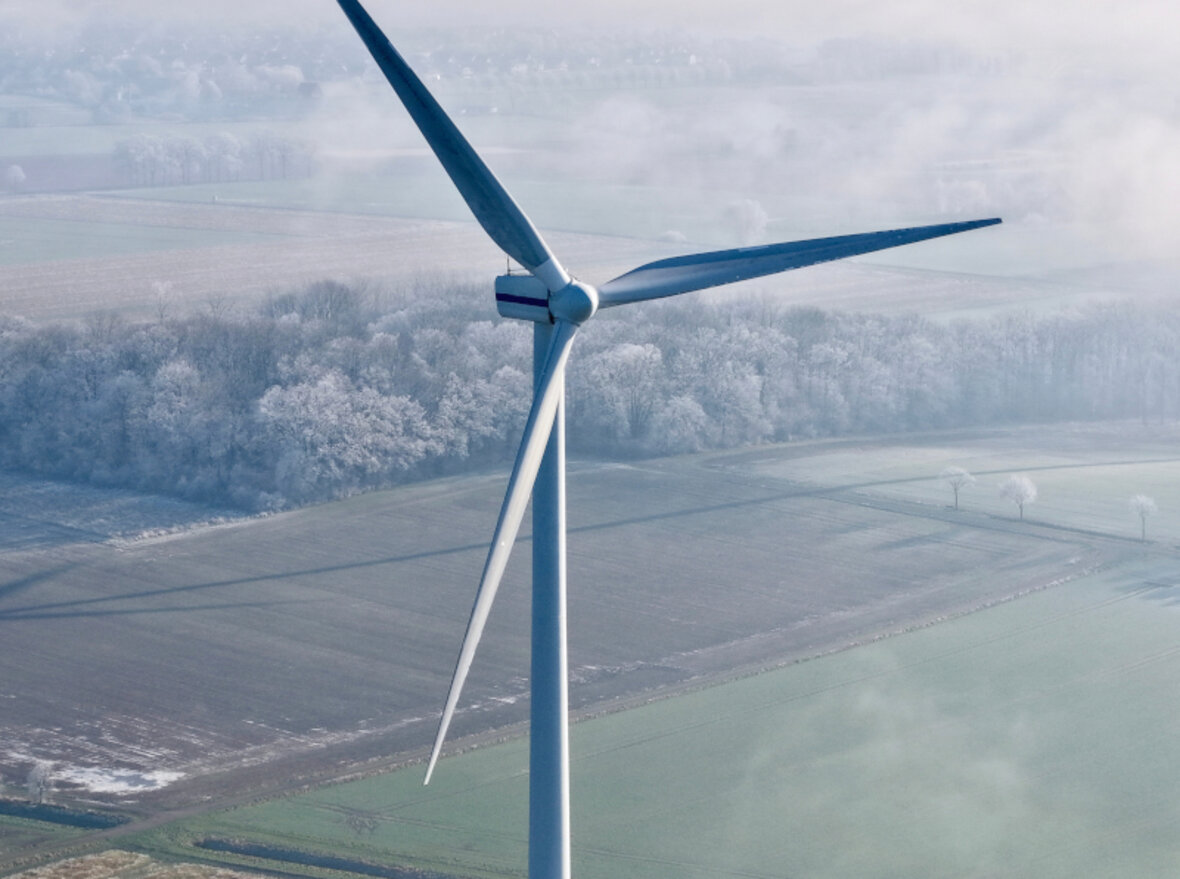

Ein Schleifring überträgt elektrische Leistung und Signale zwischen der feststehenden Nabe und den rotierenden Rotorblättern einer Windkraftanlage. Er ermöglicht die kontinuierliche Blattverstellung (Pitch) und damit die optimale Ausrichtung der Rotorblätter zum Wind – bei ununterbrochener Rotation.

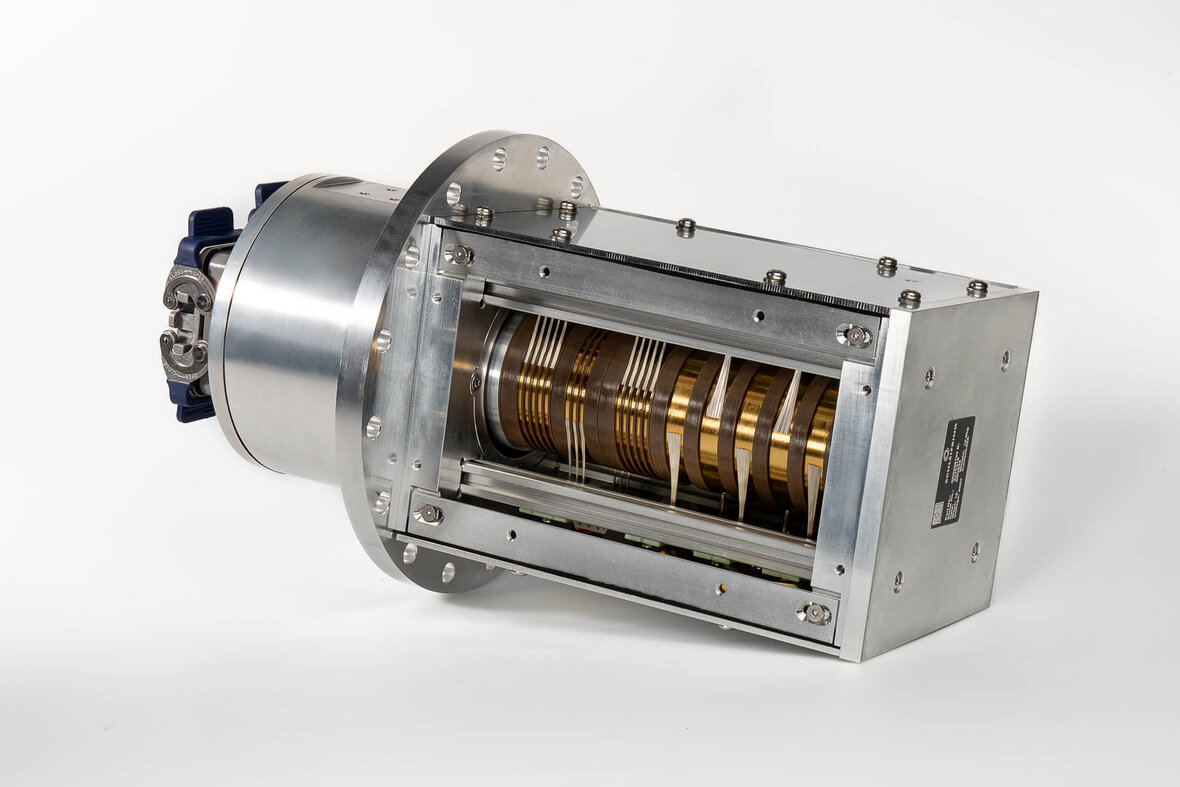

Ein Pitch-Schleifring ist ein Schleifring für die Blattverstellung (Pitch-Regelung) in Windkraftanlagen. Er versorgt die Pitch-Antriebe in der rotierenden Nabe mit Leistung und überträgt gleichzeitig Steuer- und Sensorsignale. SCHLEIFRING fertigt Pitch-Schleifringe individuell auf Basis eines modularen Baukastensystems.

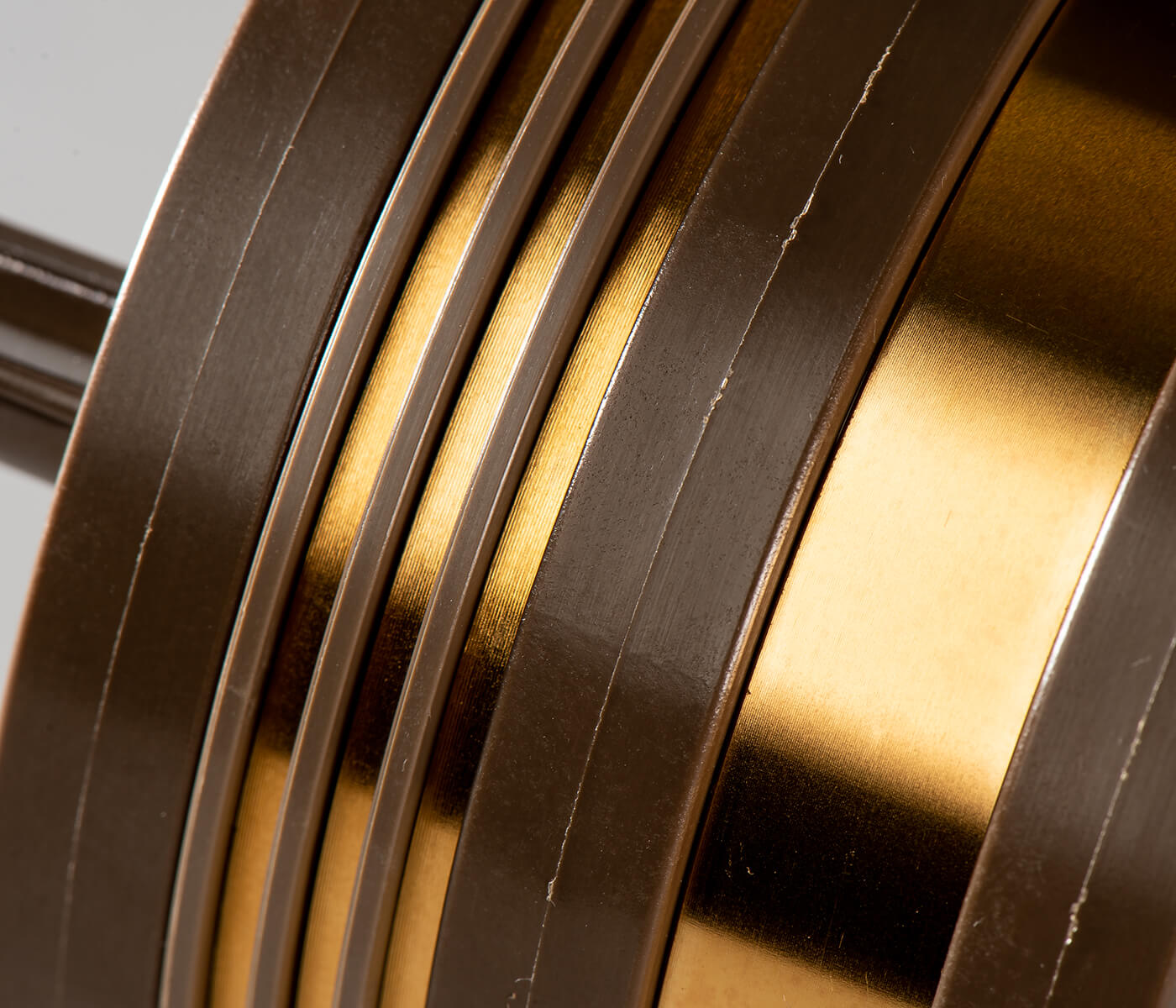

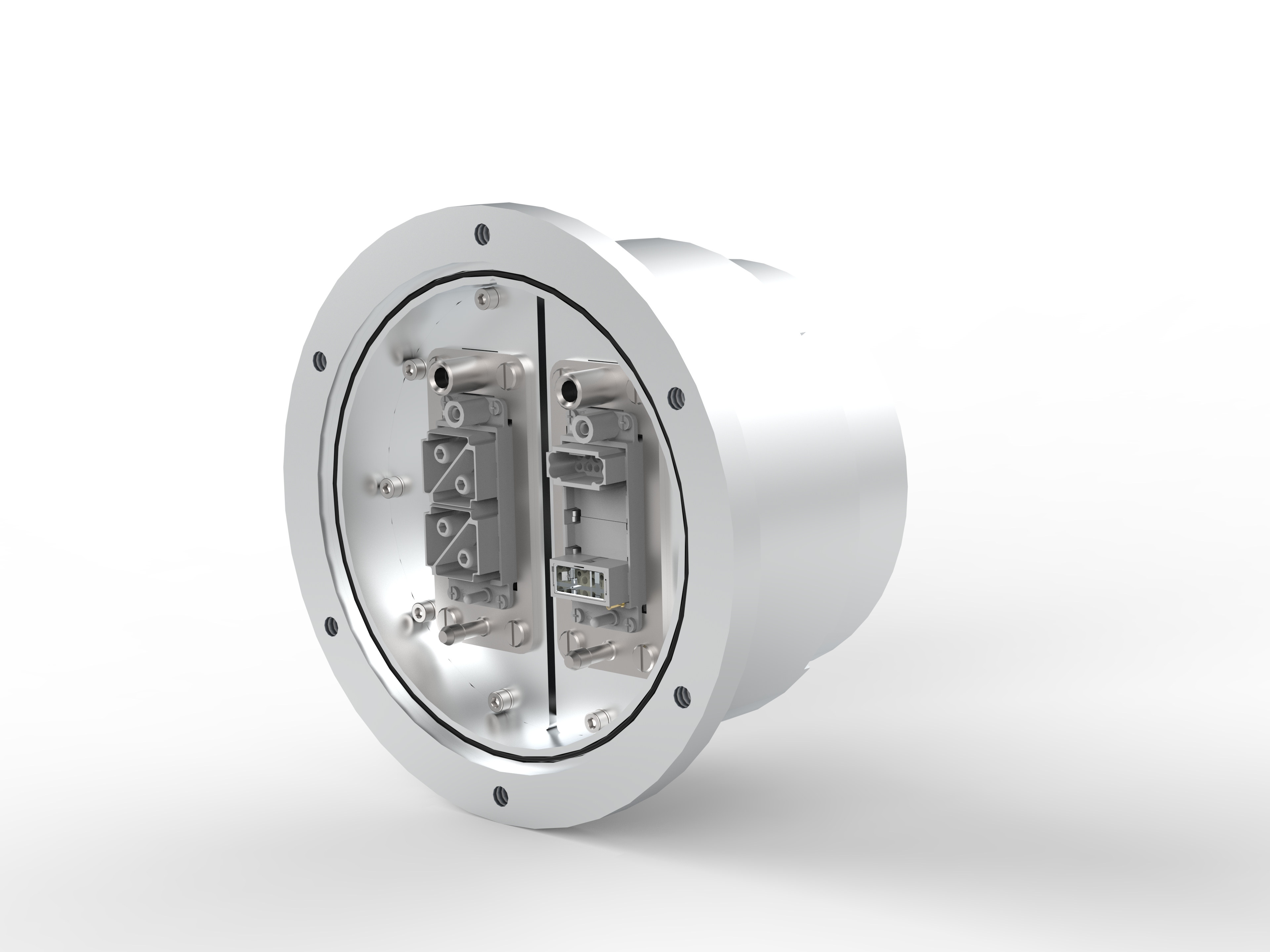

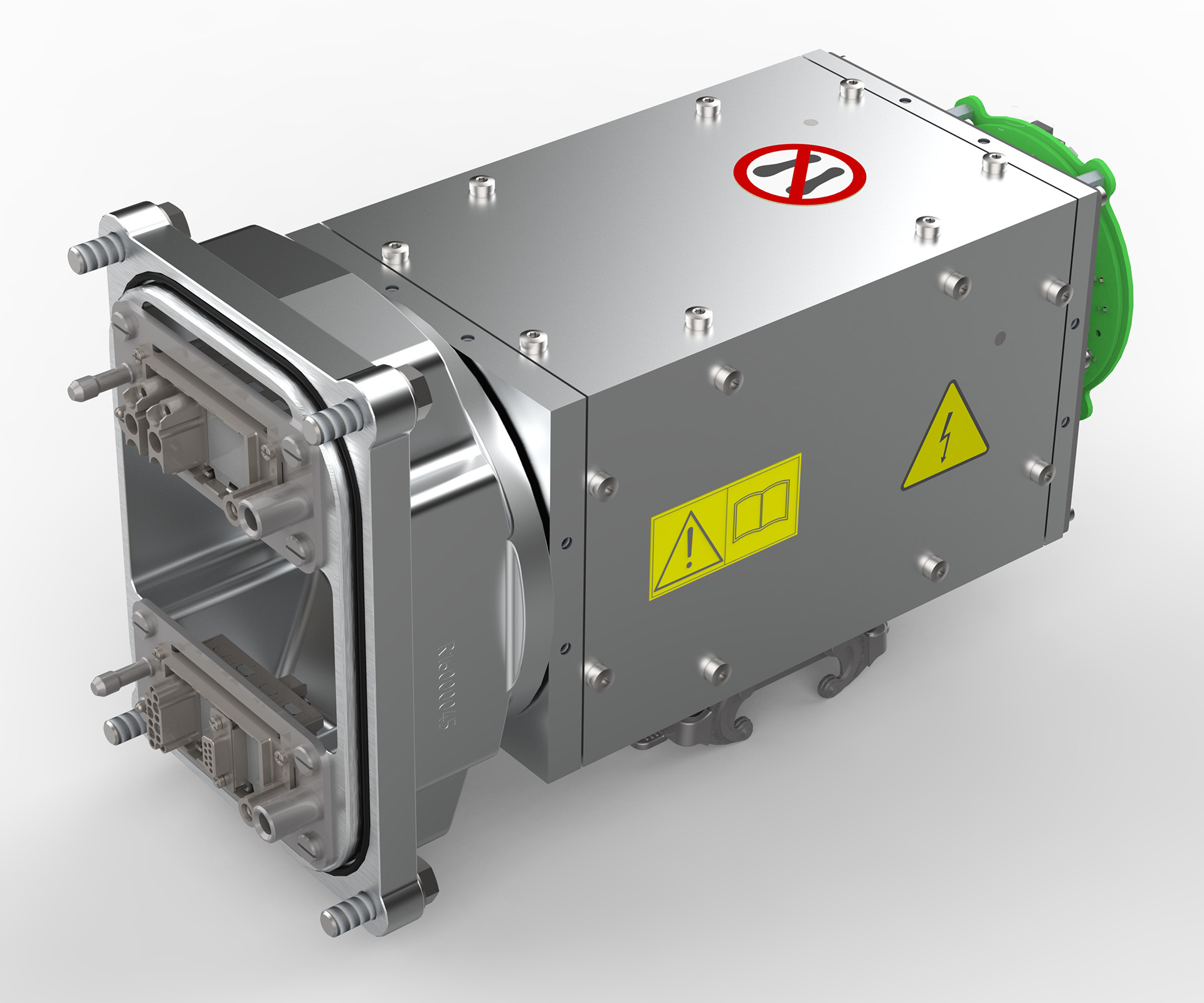

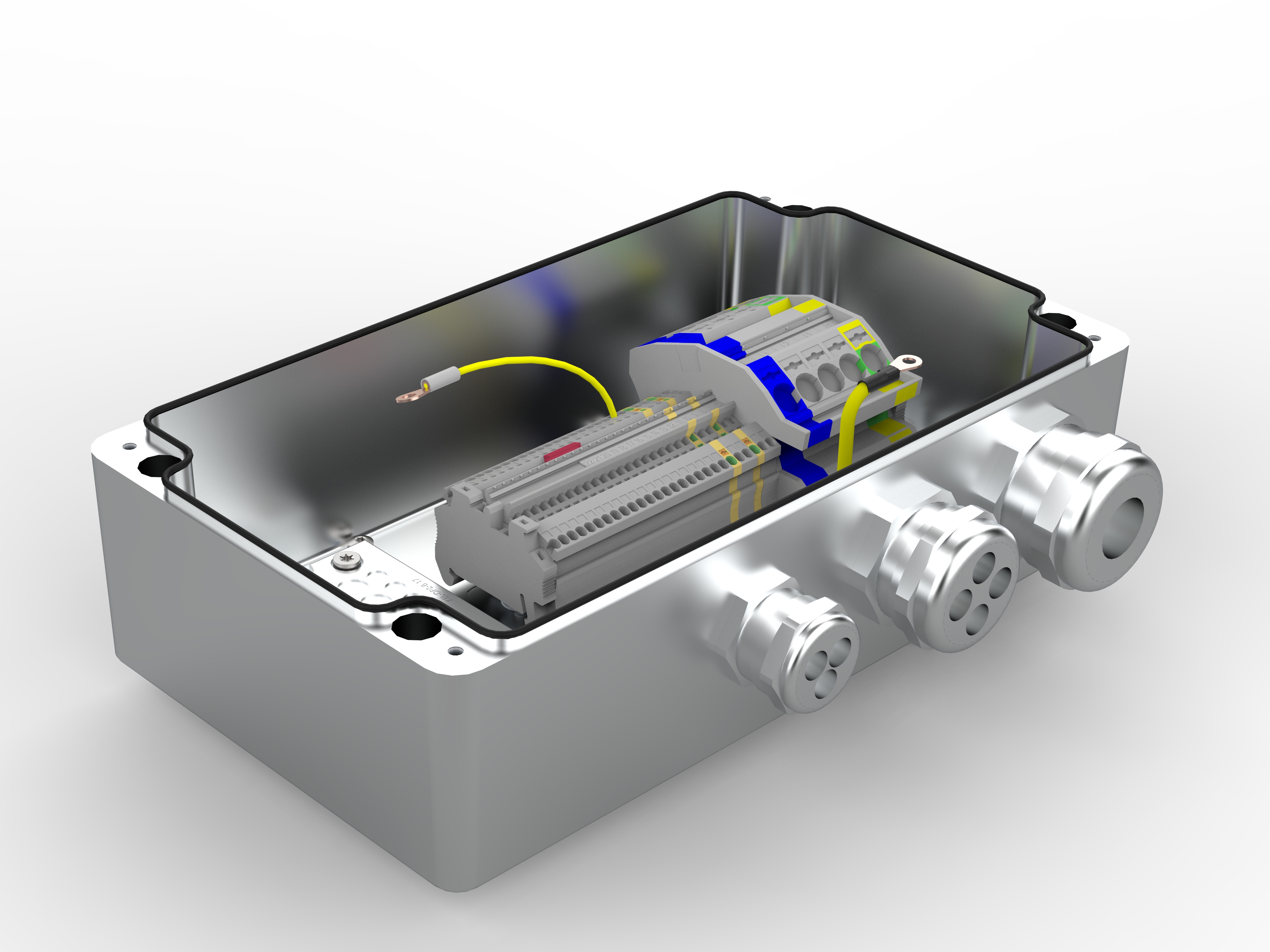

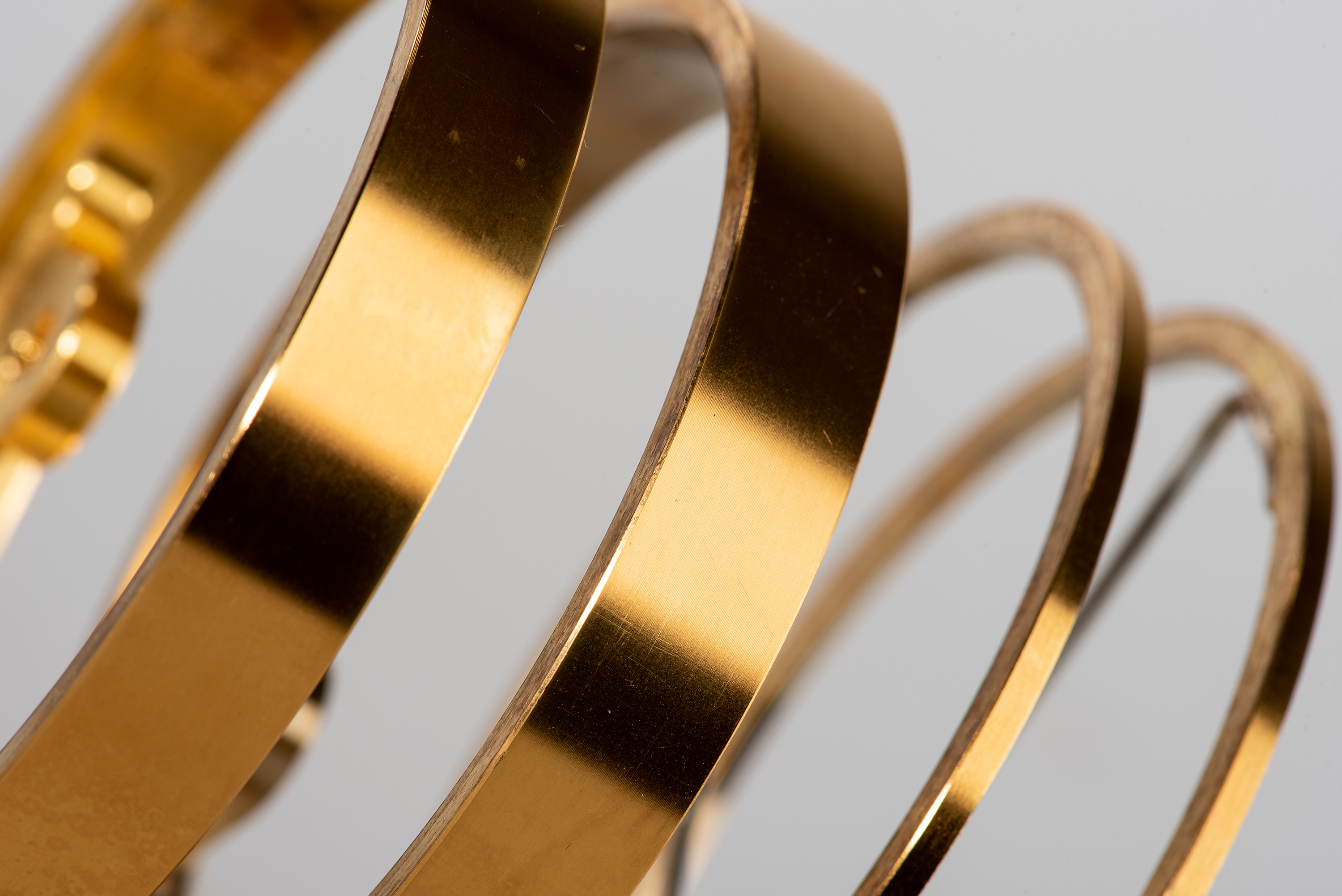

Der Wind-Schleifring basiert auf einem neuen, patentierten Design mit einem eigens konzipierten, modularen Baukastensystem. Über lokale Lieferketten produziert SCHLEIFRING maßgeschneiderte Schleifringe für On- und Offshore innerhalb weniger Wochen. Die gesteigerte Wettbewerbsfähigkeit entsteht durch konsequentes Design-to-Cost; die Fertigung erfolgt in Deutschland oder China. Technische Basis: Kontaktpaarung aus Silbermultifaser auf versilberten oder vergoldeten Ringen; Schnittstellen für Stecker und Rotor, wobei der Flansch vollständig anpassbar ist.

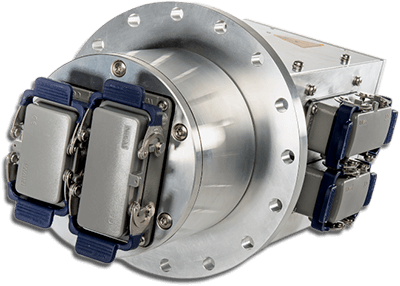

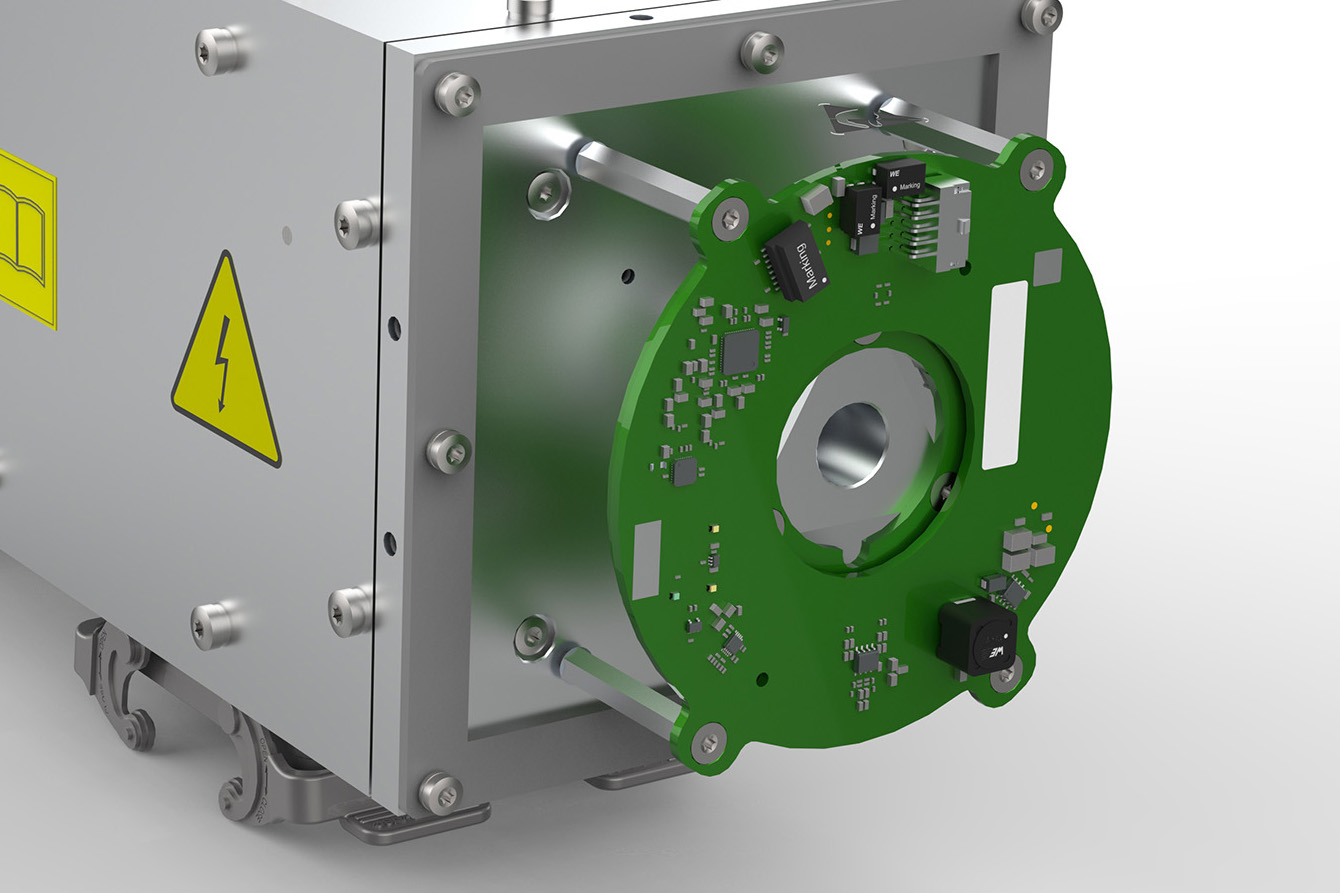

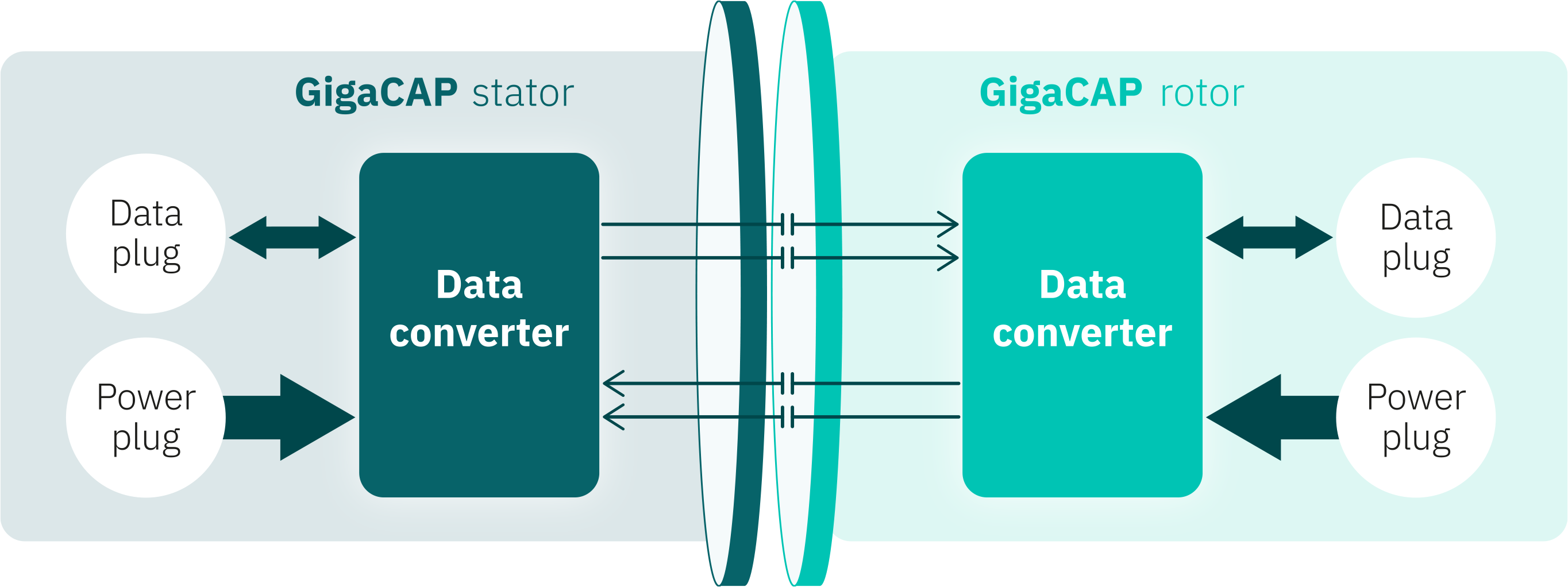

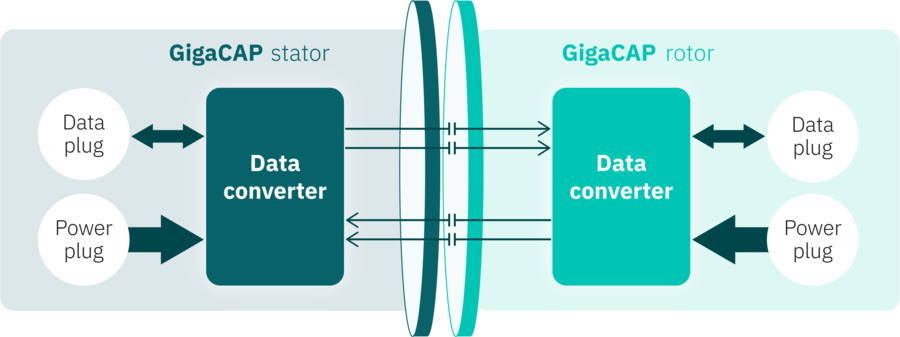

Der Pitch-Schleifring überträgt Leistung bis 480 V / 115 A sowie Signale über CAN Bus, Profibus und Ethernet – bei langer Lebensdauer und hoher Übertragungssicherheit im Leistungs- und Signalbereich. Zusätzlich lassen sich Encoderbaugruppen integrieren oder Daten kontaktlos per GigaCAP übertragen; auch Inkrementalgeber sind möglich. Die Anwendung ist über die gesamte Lebensdauer wartungsfrei.

Der Wind-Schleifring ist für Umdrehungsgeschwindigkeiten bis 30 rpm und Umgebungstemperaturen von −40 °C bis +55 °C ausgelegt. Er ist nach Schutzklasse IP65 sowie Schock/Vibration nach DIN EN 60068-2-64 qualifiziert. Damit kombiniert er – ganz im Sinne von „Innovation to Cost“ – bewährte Übertragungstechnologie und Qualität mit smarter Modularität.

Ein Schleifring überträgt elektrische Energie und Signale zwischen rotierenden und feststehenden Teilen, eine Drehdurchführung überträgt Medien wie Flüssigkeiten, Gase oder Öl. In Windkraftanlagen kommen Schleifringe zur Leistungs- und Signal-/Datenübertragung zum Einsatz; Drehdurchführungen werden dort verwendet, wo Medien übertragen werden müssen.

Der Pitch-Schleifring überträgt elektrische Leistung (Strom) über eine rotierende Verbindung. In Windkraftanlagen kombiniert der Schleifring Strom- und Signalübertragung in einem System – für Leistung bis 480 V / 115 A und parallele Datenkommunikation (CAN-Bus, Profibus, Ethernet).

Die Pitch-Schleifringe von SCHLEIFRING sind auf eine Lebensdauer von 50 Mio. Umdrehungen ausgelegt und über die gesamte Lebensdauer wartungsfrei. Das reduziert Stillstände und Wartungskosten – gerade bei schwer zugänglichen Offshore-Anlagen.

Ja. Die bewährte Übertragungstechnologie von SCHLEIFRING ist über die gesamte Lebensdauer wartungsfrei. Die Kontaktpaarung aus Silbermultifaser auf versilberten oder vergoldeten Ringen sorgt für hohe Übertragungssicherheit ohne regelmäßige Wartung.

Ja. Die Wind-Schleifringe sind für den On- und Offshore-Einsatz bei extremen Wetterbedingungen ausgelegt (Qualifikation IP65 und DIN EN 60068-2-64, siehe „Betriebsbedingungen“). Das modulare Baukastensystem erlaubt die Anpassung an die jeweiligen Standortanforderungen – vom Flansch bis zur Gehäusegröße.

Dank eines eigens konzipierten Baukastensystems und lokaler Lieferketten in Deutschland und China produziert und liefert SCHLEIFRING maßgeschneiderte Wind-Schleifringe innerhalb weniger Wochen – ohne Kompromisse bei Qualität und Übertragungssicherheit.

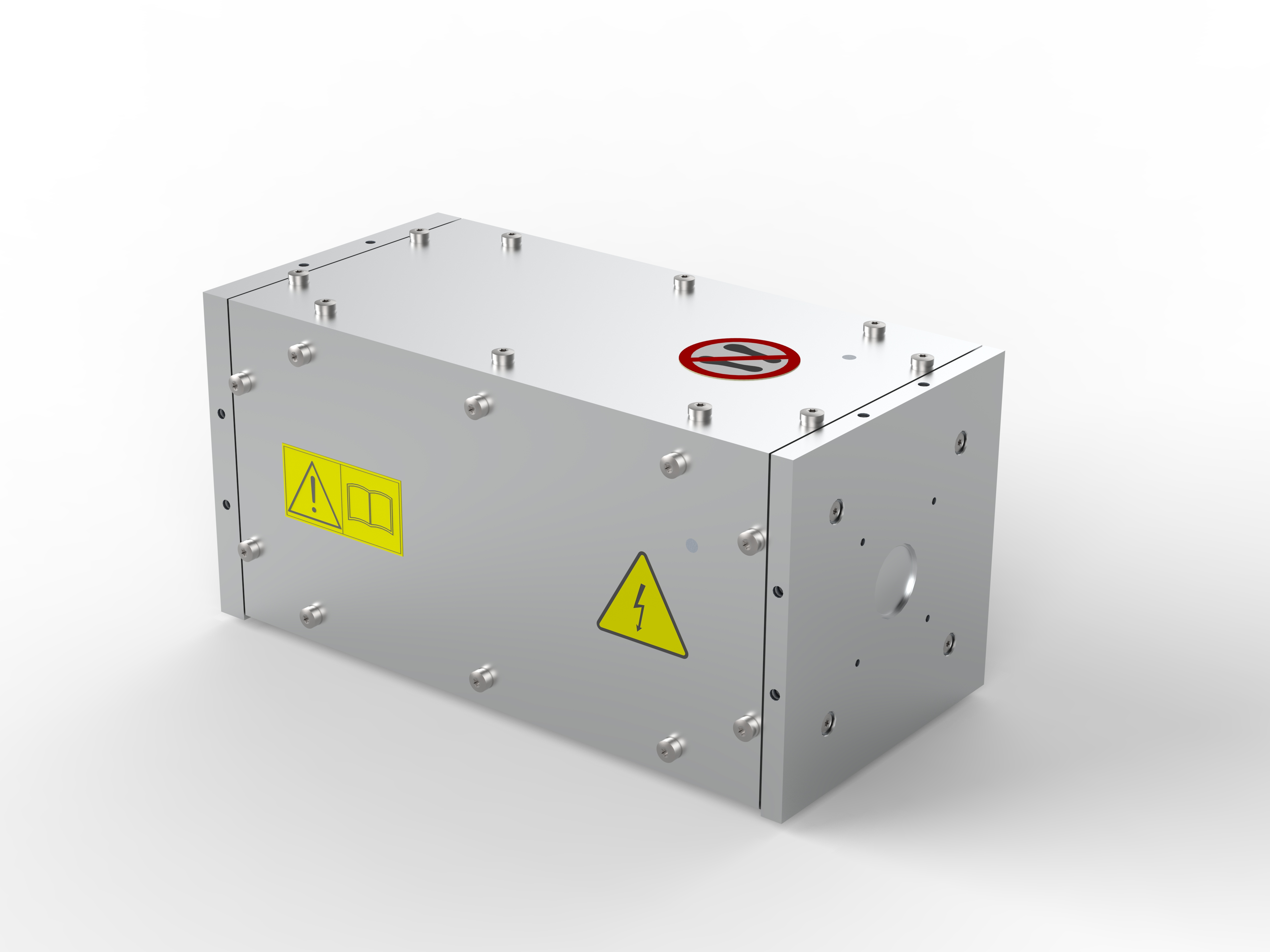

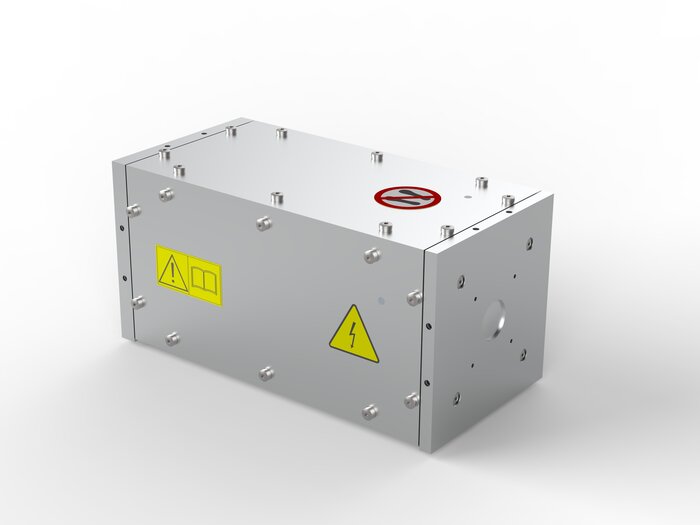

Ja. Über das anpassbare Baukastensystem (Flansch, Schnittstellen, Gehäusegrößen S/M/L) lassen sich Schleifringe passgenau als Ersatz oder Retrofit für bestehende Windkraftanlagen konfigurieren. Sprechen Sie uns mit Anlagentyp und Anforderungen an.
